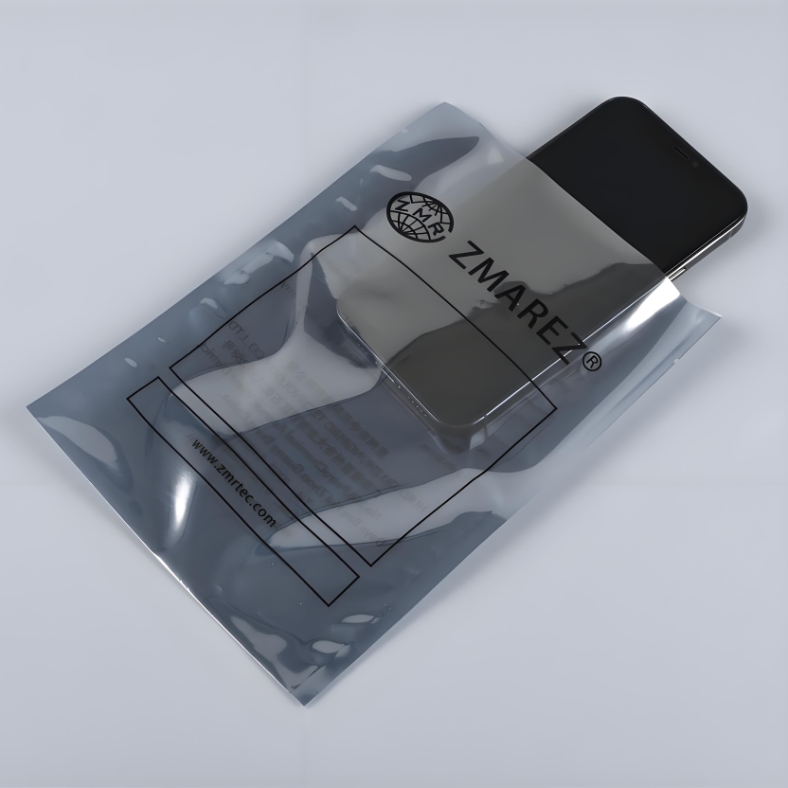

تتميز أكياس التدريع المضادة للثبات تصميمًا أساسيًا لهيكل التدريع متعدد الطبقات (في الغالب PET/AL/PE أو PET/CPP/طلاء مضاد للبطء) + تصميم تبديد إلكتروستاتيكي كامل المدى. " يعالجون بدقة نقاط الألم في العبوة الإلكترونية التقليدية (مثل أكياس PE العادية والأكياس البلاستيكية غير المحمية) ، بما في ذلك التراكم الإلكتروستاتيكي القوي ، وحماية التداخل الكهرومغناطيسي الضعيف ، ومعدل تلف المكون العالي ، وفعالية التدريع غير المستقرة. تنعكس بوضوح مزايا الأداء والقيمة الكمية من خلال بيانات محددة ، مع المعلومات الأساسية على النحو التالي.
من حيث الأداء الأساسي ، تُظهر أكياس التدريع المضادة للثبات تحسينات كمية كبيرة على العبوة الإلكترونية التقليدية. فيما يتعلق بالحماية المضادة للستاتية: تميل أكياس PE التقليدية العادية إلى توليد الفولتية الساكنة التي تتجاوز 5000V بعد الاحتكاك ، مع مقاومة السطح غالبًا ما تتجاوز 10^12 Ω ، والتي لا يمكن أن تبدد الكهرباء الساكنة. هذا يؤدي إلى معدل تلف 10 ٪ -15 ٪ من المكونات الإلكترونية (مثل الرقائق والمقاومات) بسبب انهيار الإلكتروستاتيكي. على النقيض من ذلك ، فإن أكياس التدريع المضادة للثبات ، عن طريق إضافة عوامل سوداء أو مضادة للمواد الأساسية للكربون ، لها مقاومة سطحية محكومة بدقة من 10^6-10^11 Ω (الامتثال للمعيار الدولي المضاد لـ ANSI/ESD S20.20). الجهد الثابت الاحتكاكي الخاص بهم هو ≤100V ، ووقت التبديد الإلكتروستاتيكي هو <0.1 ثانية ، ويمكن تقليل معدل التلف الكهروستاتيكي للمكونات الإلكترونية إلى أقل من 2 ٪ ، مما يجعلها مناسبة بشكل خاص للأجزاء الدقيقة مثل الرقائق والمستشعرات الحساسة. من أجل فعالية التدريع: تحتوي العبوة التقليدية غير المحمية على معدل توهين أقل من 5 ديسيبل للموجات الكهرومغناطيسية (100 ميجا هرتز-جيجاهرتز) ، والتي لا يمكن عزل التداخل الكهرومغناطيسي الخارجي. ينتج عن هذا معدل فشل بنسبة 8 ٪ للوحدات النمطية اللاسلكية ومكونات التردد الراديوي بسبب التداخل أثناء النقل. بالاعتماد على طبقات من رقائق الألومنيوم (AL) أو الطلاء المعدني ، تحقق أكياس التدريع المضادة للثبات توهينًا كهرومغناطيسيًا من ≥30dB عند 100 ميجا هرتز و -25 ديسيبل عند 1 جيجا هرتز ، والتي يمكن أن تمنع أكثر من 99 ٪ من الإشعاع الكهرومغناطيسي الخارجي. يتم تخفيض معدل فشل النقل للوحدات اللاسلكية من 8 ٪ إلى أقل من 1 ٪. من حيث استقرار حماية المكون: عندما تتغير درجة الحرارة والرطوبة (على سبيل المثال ، 20 ٪ -60 ٪ RH) ، يتقلب الأداء المضاد للتعبئة التقليدية بشكل كبير ، مع انحراف مقاومة السطح لأكثر من 50 ٪. ومع ذلك ، فإن أكياس التدريع عالية الجودة المضادة للثبات لها تقلب مقاومة للسطح بنسبة -10 ٪ وتخفيف فعالية التدريع لـ <3db في البيئات التي تتراوح من -40 إلى 85 ℃ و 20 ٪ -70 ٪ RH. لا يزالون يحافظون على حماية مستقرة بعد التخزين طويل الأجل (3 أشهر) ، في حين أن الأكياس التقليدية تعاني من فشل في الأداء المضاد للثبات بعد شهر واحد فقط. لمقاومة الأضرار المادية: تحتوي أكياس PE التقليدية الرقيقة (0.06-0.08 مم) على مقاومة للثقب من 15-20N فقط ، مما يؤدي إلى معدل تلف في الأكياس بنسبة 20 ٪ عند عبوات المكونات الإلكترونية مع دبابيس (مثل الدوائر المتكاملة والموصلات). تستخدم أكياس التدريع المضادة للثبات 0.10-0.14 ملم مواد أساسية متعددة الطبقات ، مما يزيد من مقاومة الثقب إلى 25-35N ويقلل من معدل تلف عبوة مكون دبوس إلى أقل من 5 ٪. وفي الوقت نفسه ، تصل مقاومة تأثيرها إلى 5 كيلو جول/متر مربع ، مع معدل غير دقيلي يزيد عن 95 ٪ عندما انخفض من ارتفاع 1.5 متر ، مقارنة بنسبة 65 ٪ فقط للأكياس التقليدية.
تركز القيمة الأساسية لأكياس التدريع المضادة للثبات على أربع مزايا قابلة للقياس الكمي. أولاً ، لديهم موثوقية عالية حماية مضادة للحماية: يتيح نطاق مقاومة السطح من 10^6-10^11 Ω "لا تراكم ثابت وتبديد سريع." جنبا إلى جنب مع تصميم الخطاف والحلقة الثابتة في فتحة الكيس ، لا توجد ذروة التفريغ الإلكتروستاتيكي (≤50V) أثناء الفتح والإغلاق. بالنسبة للرقائق الدقيقة (مثل CPU و FPGA رقائق) بعد التغليف ، يتم تقليل معدل العيب الوظيفي الناجم عن الكهرباء الثابتة من 12 ٪ (مع الأكياس التقليدية) إلى 1.5 ٪. على سبيل المثال ، بعد تبني مصنع الإلكترونيات ، قام بتقليل تخفيض الرقاقة الشهرية بأكثر من 3000 قطعة ، مما يوفر أكثر من 200000 يوان في التكاليف. ثانياً ، لديهم فعالية التدريع الكهرومغناطيسي المستقر: معدل التوهين للتداخل الكهرومغناطيسي (EMI) في نطاق تردد 100 ميجا هرتز-جيجاهرتز هو ≥25 ديسيبل ، والذي يمكن أن يحمي وحدات الاتصال اللاسلكية (مثل رقائق البلوتوث ووحدات 5G) من تداخل الراديو الخارجي أثناء النقل. زاد معدل تأهيل اختبار المصنع للوحدات النمطية من 88 ٪ (مع العبوة التقليدية) إلى 99 ٪. في الوقت نفسه ، يمكنهم حماية الإشعاع الكهرومغناطيسي بشكل فعال الناتج عن المكونات الداخلية ، وتجنب التداخل المتبادل بين المكونات المختلفة. يتم تخفيض معدل فشل التداخل المتقاطع للدوائر المتكاملة من 5 ٪ إلى 0.5 ٪. ثالثًا ، لديهم القدرة على التكيف السيناريو القوي ، ويمكن تخصيص معلمات الحماية لفئات إلكترونية مختلفة. عند تعبئة الرقائق الحساسة للغاية (مثل رقائق الميكروويف) ، يتم اعتماد بنية من ثلاث طبقات PET/AL/PE ، مما يزيد من فعالية التدريع إلى -30DB عند 1 جيجا هرتز ، مع معدل تلف إلكتروستاتيكي أقل من <0.5 ٪. بالنسبة للتجميعات الإلكترونية الكبيرة (مثل لوحات الدوائر ووحدات المستشعرات) ، يتم اختيار مواد قاعدة سميكة من 0.14-0.16 مم ، والتي يمكن أن تتحمل 5 كجم دون تشوه ، وقوة سحب المقبض ≥50n لسهولة التعامل. عند مكونات حساسة للرطوبة (مثل المكثفات والمحاثات) ، تتم إضافة طبقة مقاومة للرطوبة ، مع معدل نقل الرطوبة ≤2g/(M² · 24h). لا يحدث أي من مكونات الصدأ بعد 3 أشهر من التخزين في بيئة رطبة (60 ٪ RH) ، في حين أن الأكياس التقليدية تظهر الصدأ بعد شهر واحد فقط. رابعًا ، فإنها توازن بين التكلفة والامتثال: على الرغم من أن التكلفة لكل حقيبة أعلى بنسبة 15 ٪ إلى 20 ٪ من أكياس PE التقليدية ، إلا أن معدل الضرر للمكونات الإلكترونية انخفض بنسبة 80 ٪ ، مما يقلل من تكلفة الاستخدام الشاملة بنسبة 25 ٪. في الوقت نفسه ، يمتثلون للاتحاد الأوروبي ROHS 2.0 و GB/T 14460-2017 في الصين. لا تحتوي الأحبار والمواد الأساسية على مواد ضارة مثل الرصاص والكادميوم. يتجاوز معدل استرداد المواد الأساسية القابلة لإعادة التدوير 75 ٪ ، مما يجعلها أكثر تمشيا مع الاتجاهات البيئية أكثر من أكياس التدريع المعدنية.
لضمان أداء أكياس التدريع المضادة للثبات ، يجب اتباع المعلمات الأساسية التالية أثناء الاستخدام. يجب اختيار المادة الأساسية بناءً على حساسية المكون: تستخدم رقائق حساسية فائقة (مثل رقائق التردد الراديوية) هيكلًا من ثلاث طبقات PET/AL/PE (فعالية التدريع ≥25 ديسيبل عند 1 جيجا هرتز) ، في حين أن المكونات الإلكترونية العادية (مثل المقاومات والمكثفات) تستخدم A Pet/CPP مضاد للهيكل الأسطوري 10^8-10^10. يجب اختبار مقاومة السطح في بيئة قياسية (23 ℃ ، 50 ٪ RH) لضمان انخفاضها ضمن نطاق 10^6-10^11 Ω ؛ يجب استبدال الدفعات خارج هذا النطاق. يجب التحكم في درجة حرارة تحديد الحرارة بدقة: 170-190 ℃ بالنسبة لأكياس بنية PET/PE و 185-205 ℃ لأكياس بنية PET/AL/PE ، مع انحراف درجة حرارة داخل ± 5 ℃. قد تؤدي درجة حرارة أقل من الحد الأدنى إلى ضعف الختم (معدل التسرب الثابت الذي يتجاوز 10 ٪) ، في حين أن درجة الحرارة أعلى من الحد الأعلى قد تضر بطبقة التدريع (توهين فعالية التدريع يتجاوز 5 ديسيبل). يجب التحكم في حجم الحشوة في حدود 80 ٪ من سعة الحقيبة ، ويجب حجز مساحة فارغة من 3 إلى 4 سم في الأعلى لتحديد الحرارة. قد يتسبب الإفراط في الإفراط في امتداد الحقيبة ، مما يؤدي إلى انحراف مقاومة السطح لأكثر من 15 ٪ ، وقد يضغط أيضًا على دبابيس مكون. يجب أن تلبي بيئة التخزين المتطلبات التالية: درجة الحرارة 20-25 ℃ والرطوبة النسبية 40 ٪ -60 ٪. يجب تجنب درجات الحرارة المرتفعة (> 50 ℃) لأنها تسريع شيخوخة الطبقة التدريبية (تنخفض فعالية التدريع بنسبة 10 ٪ في 3 أشهر) ؛ قد تتسبب الرطوبة التي تتجاوز 75 ٪ في امتصاص المادة الأساسية للرطوبة (تزداد مقاومة السطح إلى أعلى من 10^12 Ω). يجب تخزين الأكياس الفارغة غير المستخدمة بشكل منفصل لتجنب ملامسة العناصر الأخرى المشحونة (مثل أقمشة الألياف الكيميائية) ومنع التراكم الثابت المبكرة. إذا كانت هناك حاجة إلى استخدام ثانوي بعد الفتح ، فيجب استخدام فرشاة مخصصة مضادة للثبات لتنظيف الغبار المتبقي داخل الحقيبة ، ويجب إعادة اختبار مقاومة السطح باستخدام اختبار ثابت (يجب أن يكون ≤10^11 Ω). إذا فشل في تلبية المتطلبات ، فلا يُسمح للاستخدام المستمر بتجنب تلف المكون.
